Совмещенная по профлисту (минплита)
Спецификация материалов:
- ПВХ-мембрана PROTAN SE
- Верхний слой минераловатных плит
- Нижний слой минераловатных плит (толщина по расчету №1)
- Пленка пароизоляционная
- Стальной профилированный настил (по проекту)
- Крепление теплоизоляции
- Крепление кровельного ковра (SINTEF-ROKS) (SINTEF-SFS)
Альбом узлов (dwg) |
Альбом узлов (pdf) |
Спецификация |
Теплотехнический расчет |
Расчет PRO-План |
Заказать CD |
Основные требования к решениям общественных зданий перечислены в: ДБН В.2.2-9-2009 ”Общественные здания и сооружения”.
В развитие ДБН В.2.6-14-97 разработано “Руководство по проектированию и устройству кровель из ПВХ-мембран ПРОТАН, НИИПромзданий”, которому соответствует данная конструкция.
Теплотехнические показатели крыши определяются по Расчету программы , согласно ДБН В.2.6-31:2006 “Тепловая защита зданий”. Расчет выполняется на основании показателей климатического районирования и других показателей, принимаемых по ДСТУ-Н Б В.1.1-27:2010 “Cтроительная климатология”.
Ветровые, снеговые, прочие нагрузки на крышу определяются Расчетом, согласно ДБН В.1.2-2:2006 ”Нагрузки и воздействия”.
Пожарные требования к крышам общественных зданий изложены в ДБН В.1.1-7-2002 ”Пожарная безопасность объектов строительства”.
Устройство водоприемных воронок и выходов труб описано в СНиП 2.04.01-85 ”Внутренний водопровод и канализация зданий”.
Простота, экономичность и высокая скорость монтажа делает данную систему наиболее подходящей для современных, быстровозводимых зданий. Механически закрепляемая кровля универсальна. Она применима для любой конструкции крыши будь то производственный цех, логистический терминал или торгово-развлекательный центр.

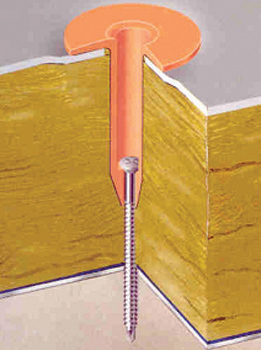

Для фиксации кровельной мембраны сквозь утеплитель используется телескопический крепеж (пластиковая втулка с саморезом). Крепления устанавливаются в нахлест полотен, а затем полотна свариваются горячим воздухом.
В качестве утеплителя применяется комбинация минераловатных плит с прочностью на сжатие верхнего слоя при 10% деформации не менее 60 кПа.
Запатентованная система креплений в узлах обеспечивает противодействие ветровой нагрузке и надежное решение для примыканий. Монтаж кровли и примыканий выполняется автоматическим оборудованием, что ускоряет процесс и сводит на нет проблемы, связанные с “человеческим фактором”.
